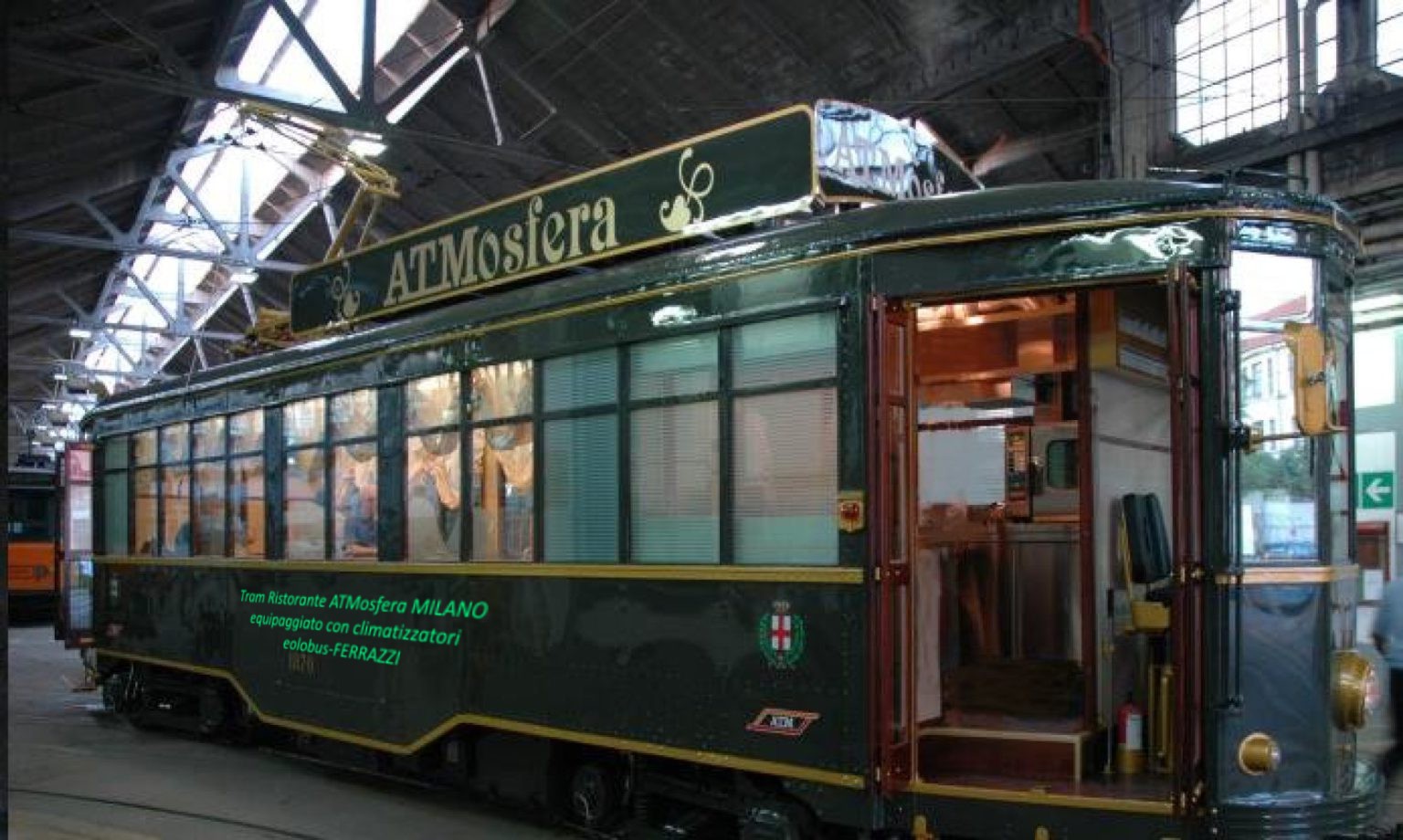

GRUPPI CLIMATTIZZATORI SUL TETTO DEL TRAM

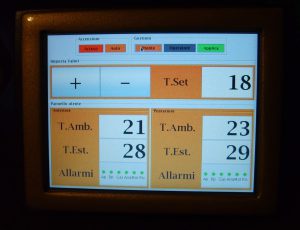

PANNELLO TOUCH SCREEN DI COMANDO E CONTROLLO TEMPERATURE
GRUPPO CLIMATIZZATORI DOPPIO E RIDONDATO
IN CASO DI AVARIA UN SOLO GRUPPO SODDISFA LA PRESTAZIONE DI ENTRAMBI AUMENTANDO LA PORTATA D’ARIA CLIMATIZZATA IN VETTURA
Interno Gruppo Climatizzatore
Descrizione
Impianto compatto ad ingombro ridotto (solo 280 mm. di altezza) da cabina o da comparto (abbinamento di 2 gruppi per comparto, portata aria >1800 mc/h) applicazione esterna, aspirazione aria totalmente esterna ( versione senza sportello automatico di ricircolo) fornito pronto per l’installazione e completo di connettori di interfaccia per B.T. e M.T.. e comando-diagnostica digitale su pannello touch screen a colori.
Realizzato interamente in acciaio e pannelli di alluminio, è caratterizzato dalla presenza del gruppo motocondensante e del gruppo evaporante nella stessa unità, filtro aria di grande superficie, motorizzazione trifase di grande potenza e senza manutenzione, doppio blocco ventole e gruppo compressore veicolare di grande capacità volumetrica.
Completo di centraline di comando e diagnostica digitali per l’applicazione in vettura, con possibilità di monitorare e variare il setup di temperatura, interfacciata con l’inverter di bordo per regolare la portata dell’aria.
Sistema di comunicazione tra i due o più gruppi di climatizzazione mediante rete eternet e con trasmissione wi-fi protocollo 802.11g per la comunicazione esterna al veicolo.
Interconnessione per comando di emergenza (funzionamento forzato in grado di escludere il comando digitale automatico).
Componenti utilizzati: di produzione interna e di primarie aziende.
L’alimentazione dei gruppi è ottenuta dal convertitore statico sotto cassa prodotto appositamente dalla ditta Albiero srl che provvede anche a fornire l’energia per le attrezzature di bordo quali frigoriferi e cucine.
Versione standard: alimentazione derivata da inverter ausiliari con possibilità di comando diretto della frequenza.
Dati tecnici
Dimensioni d’ingombro: 1.000 x 1.200 x h. 280 mm.
Dim. d’ingombro gruppo centralina: Pannello LCD color touch screen 7″
Alimentazione: versione standard 24 V c.c./ 380 V – 50 Hz.
Assorbimento: 24 V – 3 A circa – 380 V-50 Hz. da 4,7 a 10 A per fase
Portata aria: circa 1.000 m3/h (a 50Hz)
Sistema filtrante: filtro VILEDON a tasche profonde P15/150S G3 (superficie mq. 0,45)
Potenza refrigerante: 6-9 KW (+2/+52)
Potenza riscaldante: (versione con riscald. elettrico) 6 KW
Motorizzazione: con accensione sequenziale dei motori versione standard 380 V – 50 Hz.
Sistema di controllo – visualizzazioni: Sonde esterne, ambiente e aria generata, pressione gas, filtro intasato, allarmi pressioni e motori, set point dinamico in base alla temperatura esterna
Gas refrigerante: ecologico R 134a
Peso: 150 Kg.
